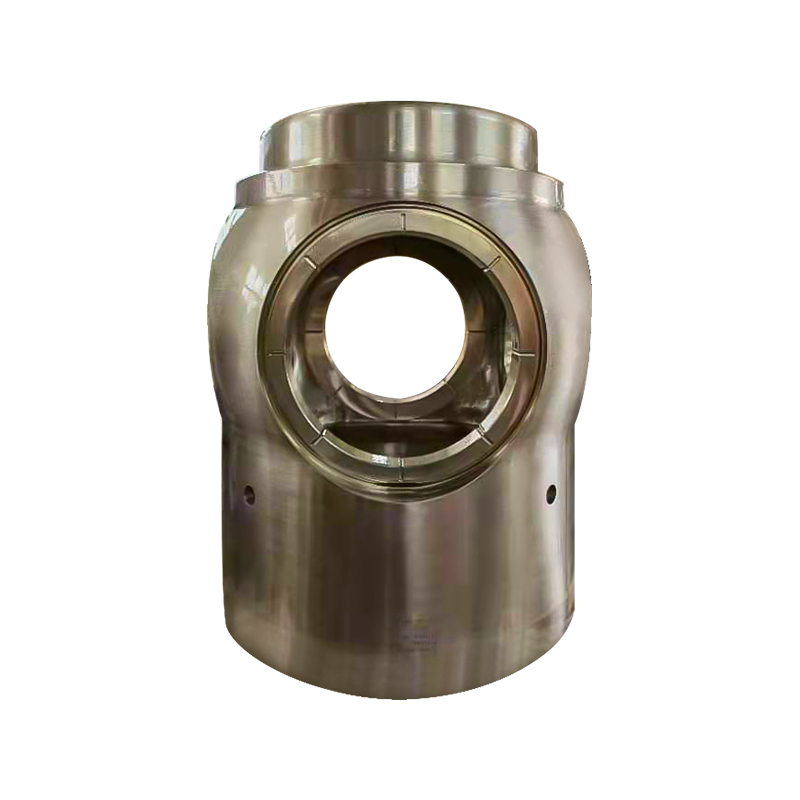

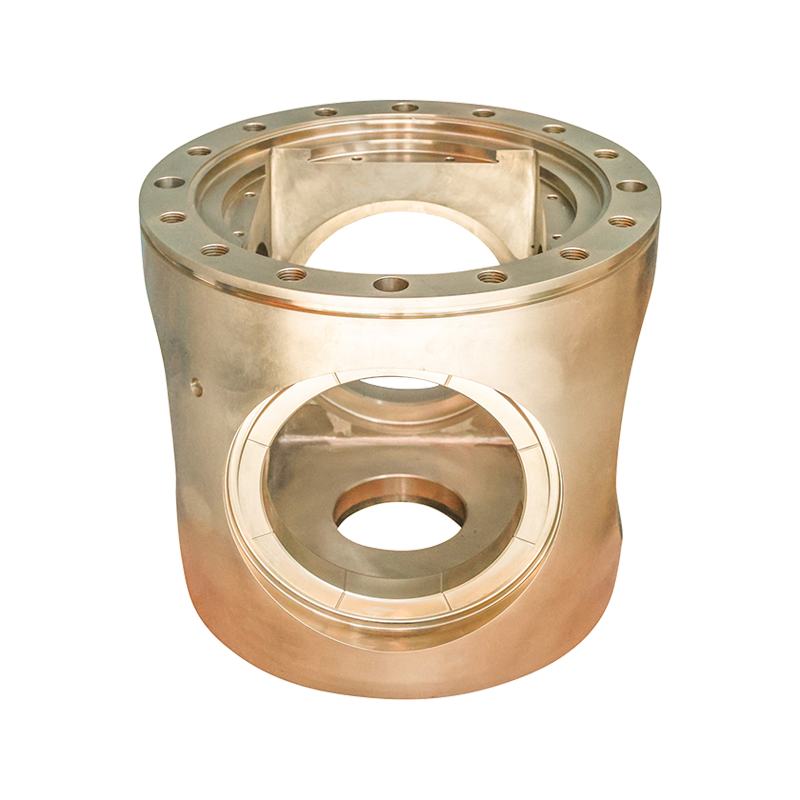

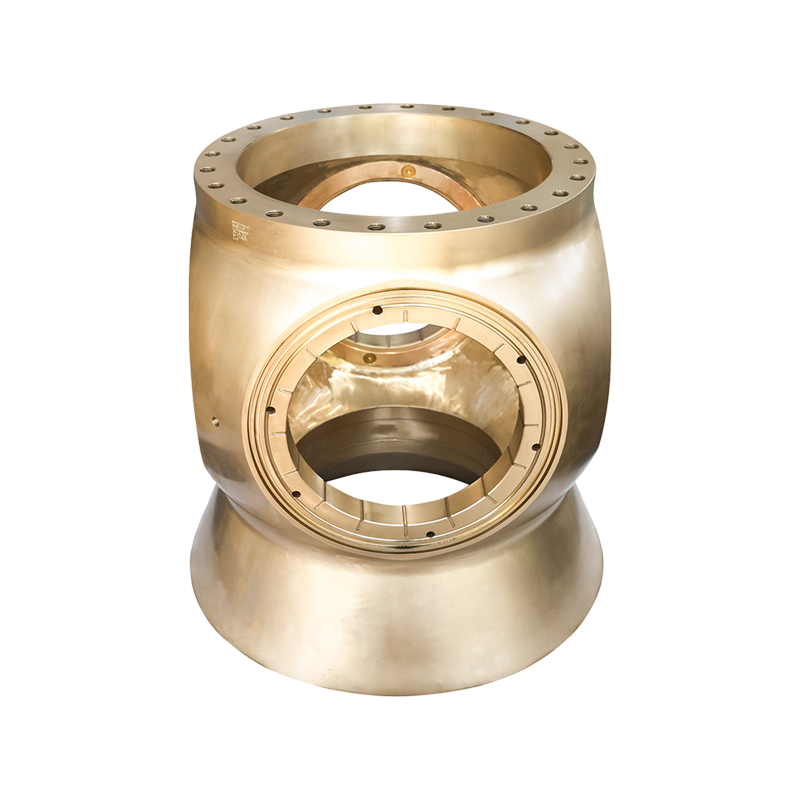

Námorný CPP Hub

V systéme Controllable Pitch Propeller, CPP Hub je kľúčovým komponentom spájajúcim čepele a systém prenosu energie a preberá základné funkcie nastavenia uhla čepele, prenosu sily a stability systému. Jeho konštrukčná presnosť a výkon priamo určujú rýchlosť odozvy, úroveň energetickej účinnosti a prevádzkovú spoľahlivosť systému CPP a je „nervovým centrom“ v systéme pohonu lode.

CPP Hub má zložitú a sofistikovanú štruktúru a vo vnútri integruje mechanizmus nastavenia vzdialenosti, tesniaci systém a komponenty na prenos energie, ktoré pozostávajú najmä z nasledujúcich častí:
Mechanizmus nastavenia vzdialenosti: Základný komponent obsahuje hydraulický piest, ojnicu, excentrický hriadeľ a posúvač. Piest sa pohybuje cez tlak hydraulického oleja a excentrický hriadeľ je poháňaný tak, aby sa otáčal cez ojnicu, a nakoniec sa čepeľ otáča okolo osi, aby sa nastavil sklon. Napríklad spoločnosť Zhenjiang Jinye Propeller Co., Ltd. používa vo svojich produktoch CPP vysoko presný spojovací mechanizmus obrábania, aby sa zabezpečilo, že chyba nastavenia uhla lopatky bude riadená v rozmedzí ±0,1°.
Tesniaci systém: Z dôvodu dlhodobého prostredia s morskou vodou musia byť na oboch koncoch náboja vybavené viacnásobné mechanické tesnenia (ako sú skeletové olejové tesnenia, O-krúžky), aby sa zabránilo prenikaniu morskej vody do interiéru a kontaminácii hydraulického oleja, pričom sa zabráni úniku hydraulického oleja a spôsobeniu znečistenia mora.
Zostava prenosu sily: obsahuje puzdro, ložisko a štruktúru klinovej drážky, ktorá je zodpovedná za prenos krútiaceho momentu hlavného stroja z prevodového hriadeľa na radlicu, pričom nesie radiálne a axiálne zaťaženie generované otáčaním čepele.

Pracovný postup: Keď most vydá príkaz na nastavenie vzdialenosti, stanica hydraulického čerpadla vytlačí tlakový olej do olejového valca v náboji, pričom tlačí piest, aby sa pohyboval axiálne, a premieňa lineárny pohyb na rotačný pohyb čepele cez mechanizmus ojnice, čím sa mení stúpanie. Rozsah nastavenia sklonu je zvyčajne -30° (reverzný) až 30° (smerový), čo umožňuje plynulé a plynulé zmeny ťahu.

Presné nastavenie vzdialenosti, prispôsobené viacerým pracovným podmienkam
Ako komponent priameho ovládania uhla lopatky môže CPP Hub prepnúť náklon z dopredu na spiatočku za 0,5-2 sekundy, bez zmeny hlavného riadenia, čo výrazne zlepšuje flexibilitu ovládania lode. Napríklad pri prevádzke remorkéra sa môže rýchle nastavenie vzdialenosti náboja okamžite spustiť a zastaviť a pohybovať sa vodorovne a presne zodpovedať nastaveniu polohy ťahanej lode.
Efektívny prenos energie a zníženie spotreby energie
Účinnosť prenosu energie náboja sa musí udržiavať nad 95% a koeficient trenia jeho vnútorných ložísk a konštrukcia sústrednosti systému hriadeľa priamo ovplyvňujú stratu energie. Zhenjiang Jinye zlepšuje účinnosť prenosu energie optimalizáciou vnútornej štruktúry náboja (napríklad použitím valivých ložísk namiesto klzných ložísk), čo pomáha lodiam znižovať spotrebu paliva na jednotku najazdených kilometrov.

Tesnenie a ochrana na prispôsobenie sa drsnému prostrediu
Soľná hmla, bahno a nízke teploty v morskom prostredí môžu erodovať Hub, takže jeho plášť je zvyčajne vyrobený z nehrdzavejúceho niklovo-hliníkového bronzu alebo z vysokopevnostnej liatiny. Vnútorný tesniaci systém musí prejsť tlakovými skúškami viac ako 10 barov, aby sa zabezpečila dlhodobá spoľahlivá prevádzka v hlbokom mori alebo vo vysoko znečistených vodách.
Systémovo kompatibilné, integrované inteligentné ovládanie
Moderný CPP Hub môže byť prepojený so systémom riadenia energie lode (PMS) a môže monitorovať uhol lopatky, tlak oleja a teplotu v reálnom čase prostredníctvom senzorov a automaticky optimalizovať sklon na základe údajov, ako sú rýchlosť a zaťaženie. Napríklad počas plavby pasažiermi a ruletou dokáže systém automaticky nastaviť sklon podľa sklonu trasy, takže hostiteľský stroj vždy funguje v najlepších pracovných podmienkach.

Dizajn rozbočovača CPP je potrebné prispôsobiť podľa prevádzkového scenára lode, aby vyhovoval rôznym energetickým potrebám a environmentálnym tlakom:
Lode námorného inžinierstva (ako sú zásobovacie lode vrtných platforiem): Vyžadujú časté a presné polohovanie pri nízkej rýchlosti. Mechanizmus nastavenia vzdialenosti rozbočovača musí mať vysokofrekvenčné jemné dolaďovanie. Zvyčajne sú vybavené servohydraulickým systémom na dosiahnutie nastavenia uhla 0,1°, aby sa zabezpečilo, že loď si udrží stabilnú polohu vo vetre a vlnách.
Veľké obchodné lode (ako sú kontajnerové lode a tankery): Zamerajte sa na energetickú účinnosť a spoľahlivosť. Náboj má dizajn s veľkým priemerom (čiastočne až 3-5 metrov) a je vyrobený z vysokopevnostných zliatin, aby odolal nepretržitému zaťaženiu pod ťahom desať tisíc ton a zároveň znížil odpor prietoku vody cez aerodynamický plášť.

Špeciálne lode (ako sú ľadoborce, vedecké výskumné lode): Tvárou v tvár extrémnym prostrediam, ako je nízka teplota a náraz ľadu, musí byť tesniaci systém Hubu vyrobený z gumového materiálu odolného voči nízkym teplotám, plášť zvyšuje povlak odolný voči opotrebovaniu a konštrukcia medzery mechanizmu nastavenia vzdialenosti berie do úvahy zmršťovanie pri nízkej teplote, aby sa zabránilo zaseknutiu komponentov.
Vnútrozemské lode (ako sú trajekty a nákladné lode): Kvôli plytkým vodným tokom a množstvu bahna a piesku musia byť náboje vybavené filtračnými zariadeniami proti bahnu a ložiská sú samomazné, aby sa znížili poruchy spôsobené opotrebovaním bahna a piesku.
Ak vezmeme príklad z praxe Zhenjiang Jinye, je to CPP Hub prispôsobený polárnou vedeckou výskumnou loďou. Prostredníctvom testu pri nízkej teplote -40 ℃ môže tesniaci systém odolať okamžitému tlaku 15 MPa spôsobenému nárazom ľadu, čím spĺňa prevádzkové potreby v extrémnych prostrediach.

S modernizáciou ekologickej lodnej dopravy a spravodajstva má technologický vývoj CPP Hub tri hlavné smery:
Materiálové inovácie
V puzdrách nábojov sa začali používať nové kompozitné materiály (napríklad živica vystužená uhlíkovými vláknami), čo znižuje hmotnosť o viac ako 30 % v porovnaní s tradičnými kovovými materiálmi a má tiež lepšiu odolnosť proti korózii; vnútorné ložiská sú vyrobené z keramického povlaku a koeficient trenia je znížený o 50%, čím sa predlžuje životnosť na viac ako 20 000 hodín.
Inteligentná diagnostika a údržba predikcie
Integrujte snímače vibrácií, snímače teploty a snímače tlaku oleja na analýzu prevádzkového stavu Hubu v reálnom čase prostredníctvom výpočtov okrajov a varovania pred možnými poruchami. Napríklad, keď sa zistí abnormálne zvýšenie teploty ložísk, systém dokáže automaticky upraviť prietok hydraulického oleja na chladenie a poslať posádke výzvy na údržbu.

Integrovaný dizajn
Integrovaný mechanizmus nastavenia vzdialenosti s hydraulickými čerpacími stanicami na zníženie potrubných spojení a zníženie rizika úniku; zároveň sa technológia 3D tlače používa na výrobu zložitých vnútorných štruktúr, čím sa znižuje počet častí Hubu o 40 % a zvyšuje sa efektivita montáže o 50 %.
Spoločnosti ako Zhenjiang Jinye urobili plány v týchto oblastiach. Inteligentný CPP Hub spustený v roku 2024 bol prepojený so systémom digitálneho dvojčaťa lode, čo môže ďalej zlepšiť efektivitu propagácie prostredníctvom virtuálnej simulácie.

Ako „mozog“ vrtule s nastaviteľným sklonom prechádza technologický vývoj CPP Hub procesom modernizácie lodných pohonných systémov od mechanického ovládania až po inteligentnú spoluprácu. Súdiac podľa praktík výrobcov, ako je Zhenjiang Jinye, vysoko presné spracovanie, prispôsobený dizajn a inteligentná integrácia sú jadrom konkurencieschopnosti CPP Hub. V budúcnosti, so zlepšením štandardov ekologických lodí, sa CPP Hub s vysokou účinnosťou, nízkou spotrebou a inteligentnými diagnostickými funkciami stane hlavným prúdom poskytujúcim kľúčovú podporu pre nízkouhlíkovú transformáciu lodného priemyslu.
